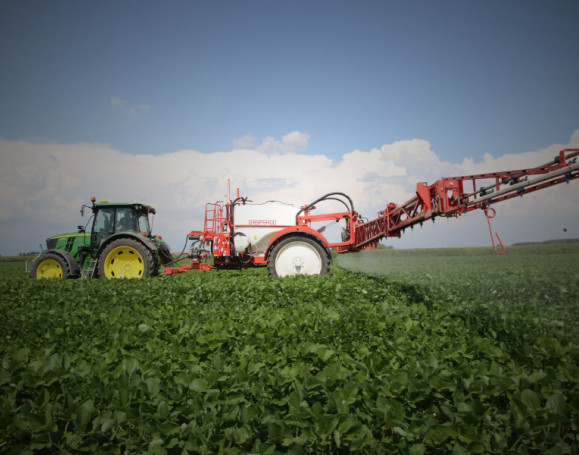

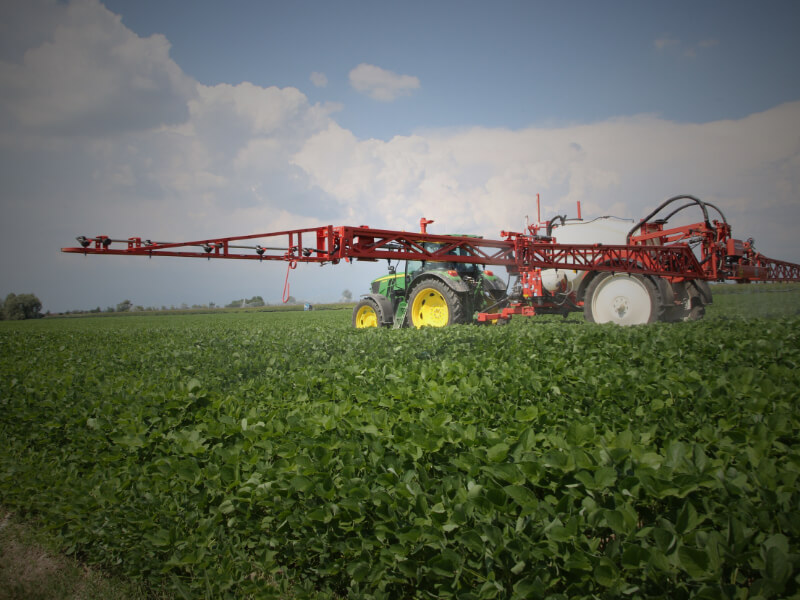

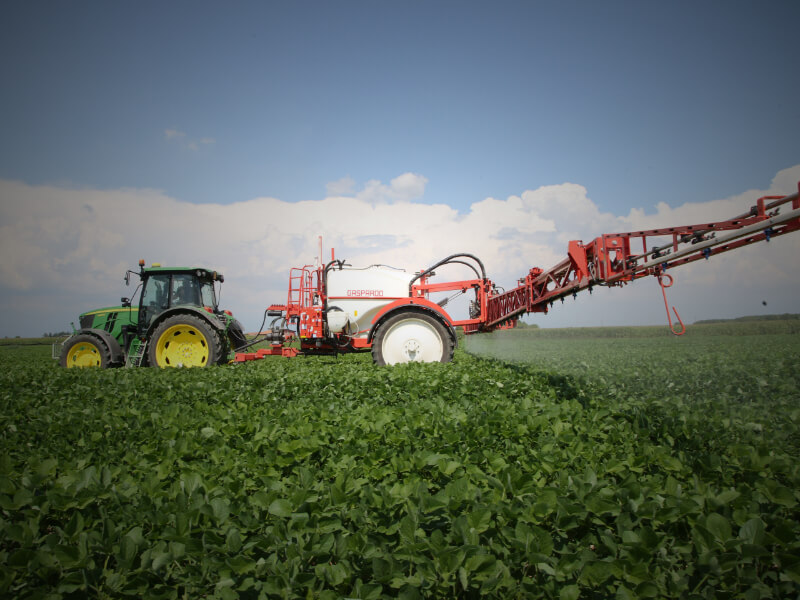

CAMPO 22-32 rappresenta il segmento dei polverizzatori trainati di medie dimensioni di MASCHIO GASPARDO. Affidabile e robusto, è stato progettato per soddisfare le esigenze di qualsiasi agricoltore garantendo sempre massima efficienza e precisione di irrorazione anche in ottica del rispetto ambientale. CAMPO 22-32 è disponibile con tre barre idrauliche fino ad un massimo di 21 m con sollevatore a carrello per la versione “C” e 28 m con sollevatore a parallelogramma per la versione “P”. Presenta un allestimento di serie implementabile con una ricca dotazione di accessori per offrire sempre un attrezzatura su misura.
|
| Accurata progettazione |
|
CAMPO 22-32 è stato realizzato con l’intento di offrire un’attrezzatura facile da gestire e manutenere. Ogni particolare, dal più piccolo al più grande è stato realizzato per garantire la massima funzionalità. Il pannello idrico a comando manuale montato a bordo macchina riassume tutte le funzionalità dell’attrezzatura, così come il premixer e la cisterna lavamani vicini ai comandi delle valvole per avere tutto a portata di mano. L’elevata efficienza operativa in campo è garantita da alcuni sistemi fondamentali. Il deviokit permette la pulizia del circuito idrico anche con il serbatoio principale carico di prodotto. Il sistema di ricircolo Re.D garantisce la massima precisione e qualità di distribuzione, eliminando possibili ritardi all’apertura delle sezioni indipendentemente dalla lunghezza della barra.
|
| Elevata personalizzazione |
|
CAMPO 22-32 si caratterizza per la possibilità di scelta per il sistema di sollevamento barra di tipo a carrello “C” oppure di tipo a parallelogramma “P” che permettono rispettivamente una escursione verticale di 1 m e di 1,5 m. L’elevata affidabilità delle barre è garantita dal sistema di smorzamento delle sollecitazioni dinamiche tramite un doppio ammortizzazione idropneumatico. Le barre disponibili WORK U (solo per versione “C”), ALA 500, 600 e 700 (quest’ultima solo per versione “P”) possono essere controllate tramite la comoda pulsantiera centralizzata in dotazione con il sistema OILDRIVE. La personalizzazione permette anche il sistema antideriva a manica d’aria, la scelta dell’assale frenato, dell’assale ammortizzato e di differenti tipologie di timoni per migliorare la manovrabilità della macchina durante le operazioni in campo.
|
| Versione ISOTRONIC |
|
Per gli agricoltori e i contoterzisti più esigenti è disponibile anche la versione ISOTRONIC con protocollo di comunicazione ISOBUS, che in combinazione con i differenti Universal Terminal, permette di usufruire delle diverse funzioni di Precision Farming e del controllo centralizzato di tutte le funzioni idriche e idrauliche. Con la versione ISOTRONIC è possibile anche l’utilizzo del timone sterzante a gestione elettronica che consente la perfetta sovrapposizione delle tracce del polverizzatore su quelle del trattore e del controllo elettronico dell’altezza barra dalla coltura.
|
| SOLLEVAMENTO IDRAULICO A CARRELLO (“C”) |

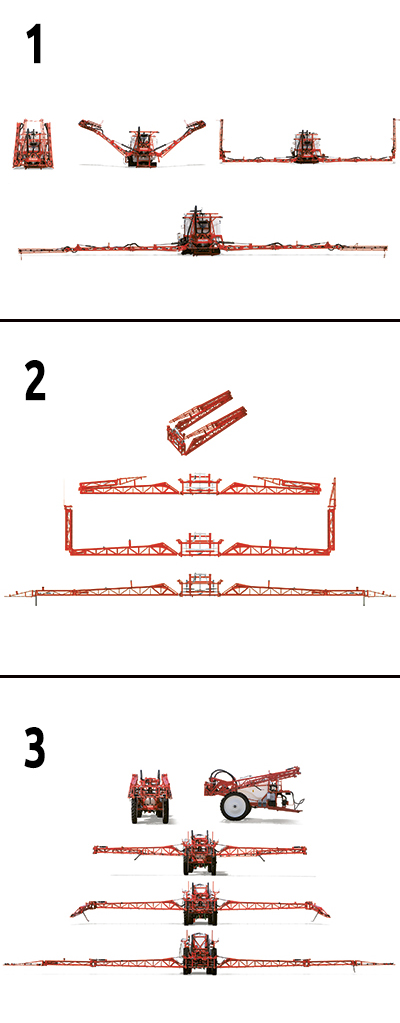

Il sistema a carello denominato “C” permette l’accoppiamento con tre differenti barre:
| BARRA WORK U: |
La barra presenta una chiusura dei bracci a U in simultanea. E’ dotata di sistema autolivellante meccanico con sistema di bloccaggio automatico, variatore di inclinazione, sollevamento idraulico di 1 m con doppio ammortizzatore idropneumatico. |
|
| SOLLEVAMENTO IDRAULICO A PARALLELOGRAMMA (“P”) |

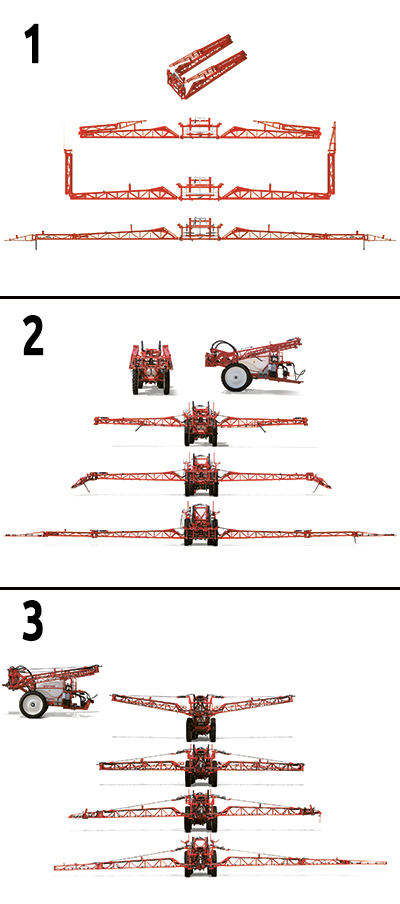

Il sistema a carello denominato “P” permette l’accoppiamento con tre differenti barre:
| BARRA ALA 500: |
Propone l’ultimo braccio con chiusura sovrapposta, allo scopo di superare con agilità ostacoli presenti anche prima dello snodo di sicurezza. Un solo comando elettroidraulico permette l’apertura sequenziale di ogni lato della barra. |
| BARRA ALA 600: |
L’ultimo braccio si richiude lateralmente (soffietto). Un solo comando elettroidraulico permette l’apertura sequenziale di ogni lato della barra. |
| BARRA ALA 700: |
Sviluppato appositamente per il sollevatore a parallelogramma, il gruppo centrale è dotato di **autolivellante pendolare a doppio snodo su cuscinetti**, che elimina gli spostamenti laterali della barra, offrendo un maggiore comfort di lavoro all’operatore. I bracci, dotati di chiusura laterale a soffietto, e la **geometria variabile** con ammortizzatori idropneumatici permettono di trattare con precisione anche terreni collinari e avvallamenti. Per un maggiore comfort e semplicità di utilizzo, l’apertura dei bracci è sequenziale e permette la gestione contemporanea di entrambi i lati. |
|
| IDRIC PANEL |
|

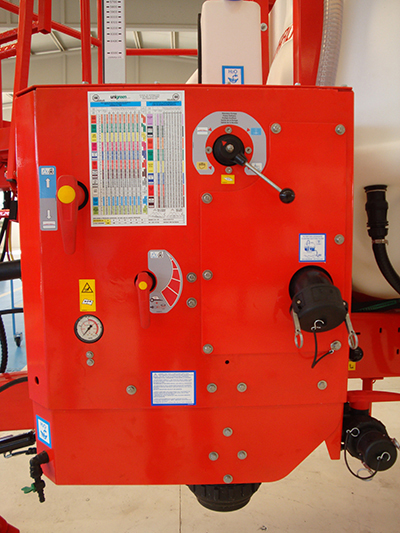

Il pannello di controllo riassume tutte le funzionalità della macchina: tutte le leve e i comandi principali sono stati raggruppati sul lato sinistro con indicazioni chiare e precise per le valvole di aspirazione e mandata. Il premixer e la cisterna lavamani sono vicini ai comandi delle valvole, di modo da avere tutto a portata di mano.
|
| PREMIX |
|

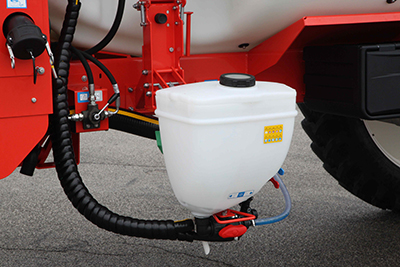

L’ugello lava-barattoli permette di usare il 100% del prodotto, non lasciando alcun pericoloso residuo nei flaconi. Un piccolo parallelogramma con molla di sblocco permette di portare in posizione agevole il premixer, per poi ricollocarlo aderente alla cisterna principale.
|

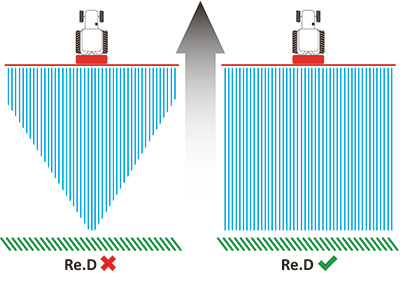

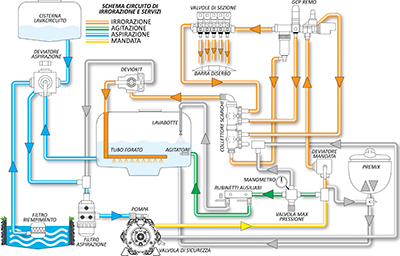

| SISTEMA DI RICIRCOLO RE.D SYSTEM |
|
Il sistema mantiene il circuito idraulico sempre attivo per evitare ritardi di attivazione e zone non trattate.
|
| DEVIOKIT |
|
Questa funzionalità permette di pulire il circuito d’irrorazione senza che avvenga alcuna diluzione all’interno della cisterna principale. Le operazioni in campo possono essere così interrotte e riprese in ogni momento senza che occorrano rischi, con alcuni tipi di prodotto, d’intasare filtri e tubi.
|

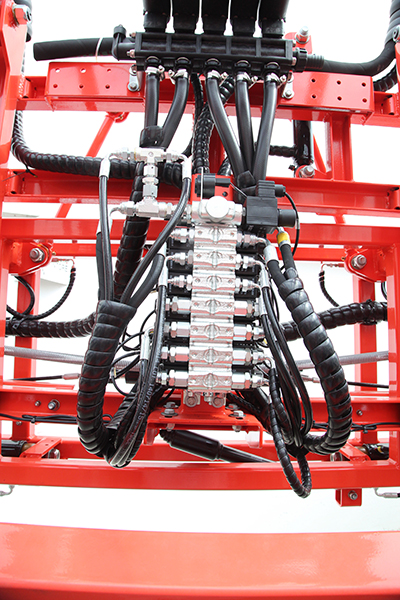

| OILDRIVE |
Il sistema elettroidraulico OILDRIVE di MASCHIO GASPARDO di serie, usando un unico distributore idraulico del trattore che per mezzo dell’apposita pulsantiera OILDRIVE o dell’UNIVERSAL TERMINAL comanda gruppi di elettrovalvole permettendo le seguenti funzioni idrauliche della barra ALA 400:
| Sollevamento; |
| Tilt e blocco idraulico; |
| Geometria Variabile; |
| Apertura/chiusura indipendente delle sezioni meccaniche. |
|

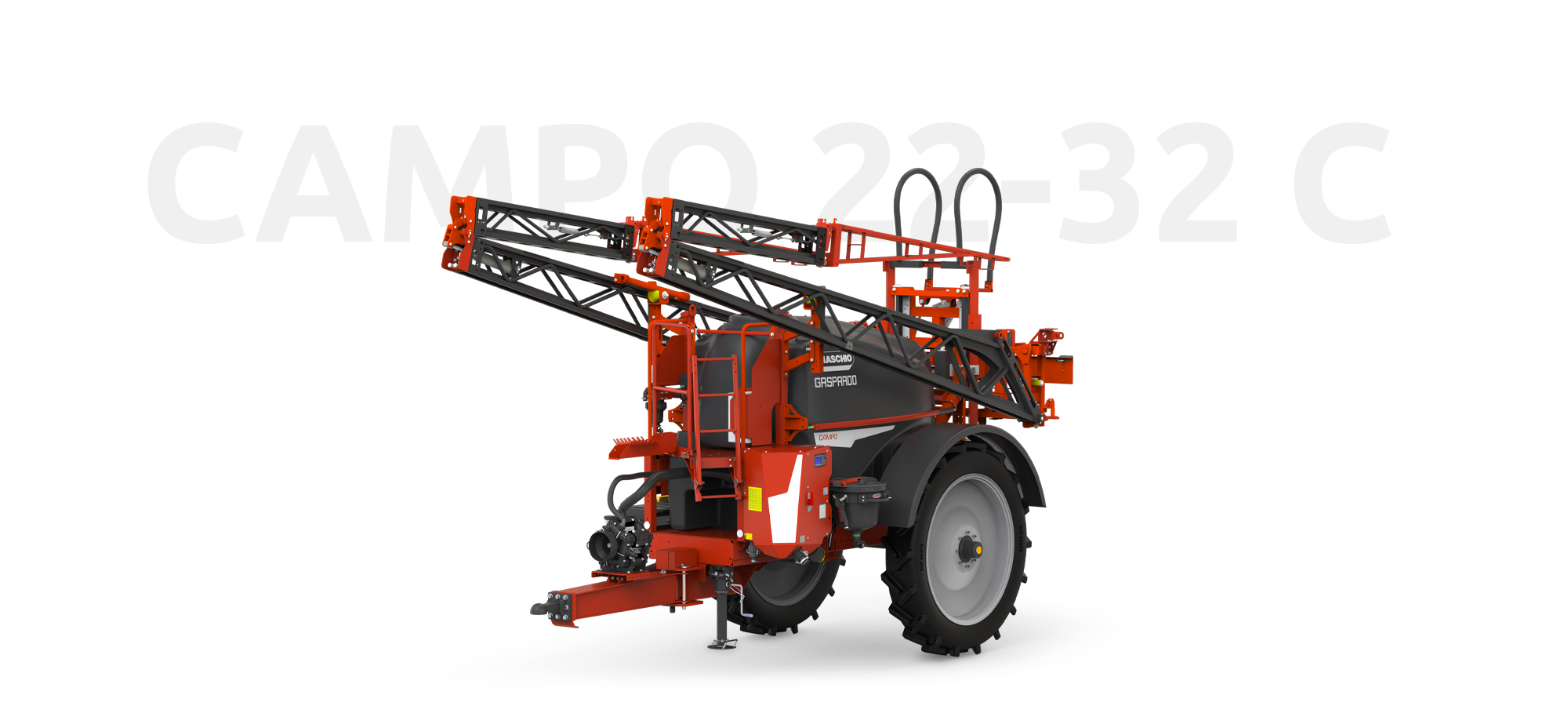

| CAMPO 22-32 C (CARRELLO) DATI TECNICI |
| Misura |
22C |
32C |
| Potenza CV min |
70 CV |
70 CV |
| Capacità effettiva serbatoio |
2.400 l |
3.200 l |
| Capacità serbatoio lavaimpianto |
300 l |
300 l |
| Larghezza barra |
18 m |
18 m |
| Carreggiata min |
1,6 m |
1,65 m |
| Carreggiata max |
2,2 m |
2,25 m |
| Peso |
≥ 2.250 kg |
≥ 2.500 kg |
| Tipo barra |
ALA 500 |
ALA 500 |
| DOTAZIONE STANDARD CAMPO 22-32 C |
| Telaio verniciato in cataforesi con scaletta e piattaforma |
| Computer di spandimento |
| Pulsantiera unica acqua e olio |
| Cisterna in polietilene a svuotamento facilitato |
| Coperchio ribaltabile con innesto a baionetta |
| Impianto lavacircuito con cisterna indipendente 2 getti rotanti lavacisterna |
| Cisterna lavamani |
| Filtro aspirazione esterno ispezionabile |
| Deviatore 3 vie per riempimento cisterna |
| Livello a secco |
| Pannello comando lato sinistro per contenere i comandi centralizzati da terra |
| Doppia agitazione idraulica tramite tubo forato e agitatori in pressione |
| Kit controllo portata per collaudo funzionale |
| Flowback: dispositivo di azzeramento pressione tubi mandata |
| Deviokit: sistema per lavaggio circuito anche con cisterna piena |
| Premiscelatore GreenMix T30 con parallelogramma |
| Pompa Comet Cardano (forcella lato trattore 1" 3/8 Z6) |
| Attacco rapido camlock da 2” per riempimento da fonte esterna non in pressione |
| BARRA WORK U: Barra verniciata in cataforesi, Supporto trijet senza ugelli, Sollevamento idraulico 1400 mm ammortizzato, OILDRIVE 7 - necessaria 1 coppia di attacchi rapidi sul trattore |
| BARRE ALA: Barra verniciata in cataforesi, Supporto trijet senza ugelli, Sollevamento idraulico 1400 mm ammortizzato, OILDRIVE - necessaria 1 coppia di attacchi rapidi sul trattore, Geometria variabile |
|

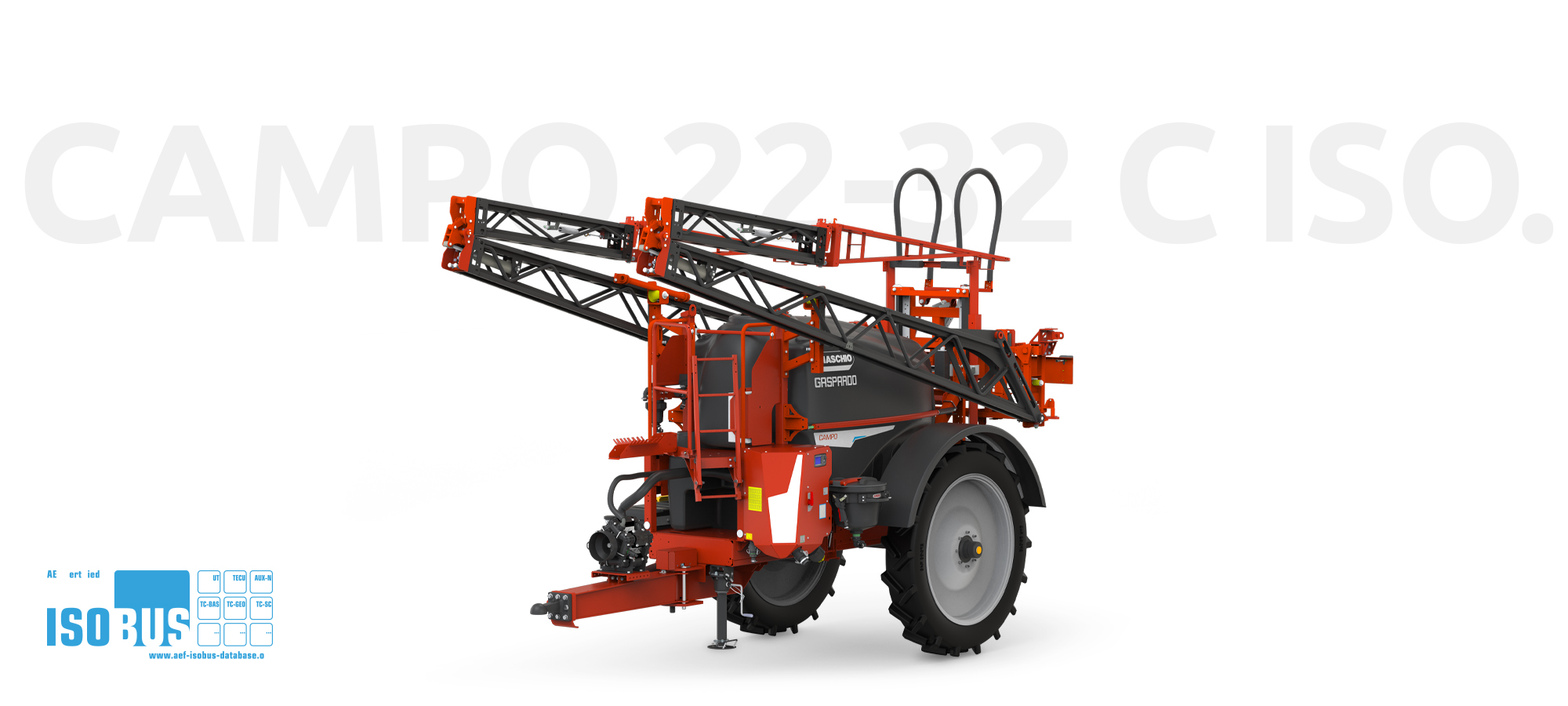

| CAMPO 22-32 C ISOTRONIC DATI TECNICI |
| Misura |
22C |
32C |
| Potenza CV min |
70 CV |
70 CV |
| Capacità effettiva serbatoio |
2.400 l |
3.200 l |
| Capacità serbatoio lavaimpianto |
300 l |
300 l |
| Larghezza barra |
18 m |
18 m |
| Carreggiata min |
1,6 m |
1,65 m |
| Carreggiata max |
2,2 m |
2,25 m |
| Peso |
≥ 2.800 kg |
≥ 2.800 kg |
| Tipo barra |
ALA 500 |
ALA 500 |
| DOTAZIONE STANDARD CAMPO 22-32 C ISOTRONIC |
| Conforme alla norma ISO 11783 (sistema ISOBUS) |
| Telaio verniciato in cataforesi con scaletta e piattaforma |
| Computer di spandimento ISOBUS |
| Cisterna in polietilene a svuotamento facilitato |
| Coperchio ribaltabile con innesto a baionetta |
| Impianto lavacircuito con cisterna indipendente 2 getti rotanti lavacisterna |
| Cisterna lavamani |
| Filtro aspirazione esterno ispezionabile |
| Deviatore 3 vie per riempimento cisterna |
| Livello a secco |
| Pannello comando lato sinistro per contenere i comandi centralizzati da terra |
| Doppia agitazione idraulica tramite tubo forato e agitatori in pressione |
| Kit controllo portata per collaudo funzionale Flowback: dispositivo di azzeramento pressione tubi mandata |
| Deviokit: sistema per lavaggio circuito anche con cisterna piena |
| Premiscelatore GreenMix T30 con parallelogramma |
| Pompa Comet |
| Cardano (forcella lato trattore 1" 3/8 Z6) |
| Attacco rapido camlock da 2” per riempimento da fonte esterna non in pressione |
| BARRA WORK U: Barra verniciata in cataforesi, Supporto trijet senza ugelli, Sollevamento idraulico 1400 mm ammortizzato, OILDRIVE 7 - necessaria 1 coppia di attacchi rapidi sul trattore |
| Barre ALA: Barra verniciata in cataforesi, Supporto trijet senza ugelli, Sollevamento idraulico 1400 mm ammortizzato, OILDRIVE - necessaria 1 coppia di attacchi rapidi sul trattore, Geometria variabile |
|

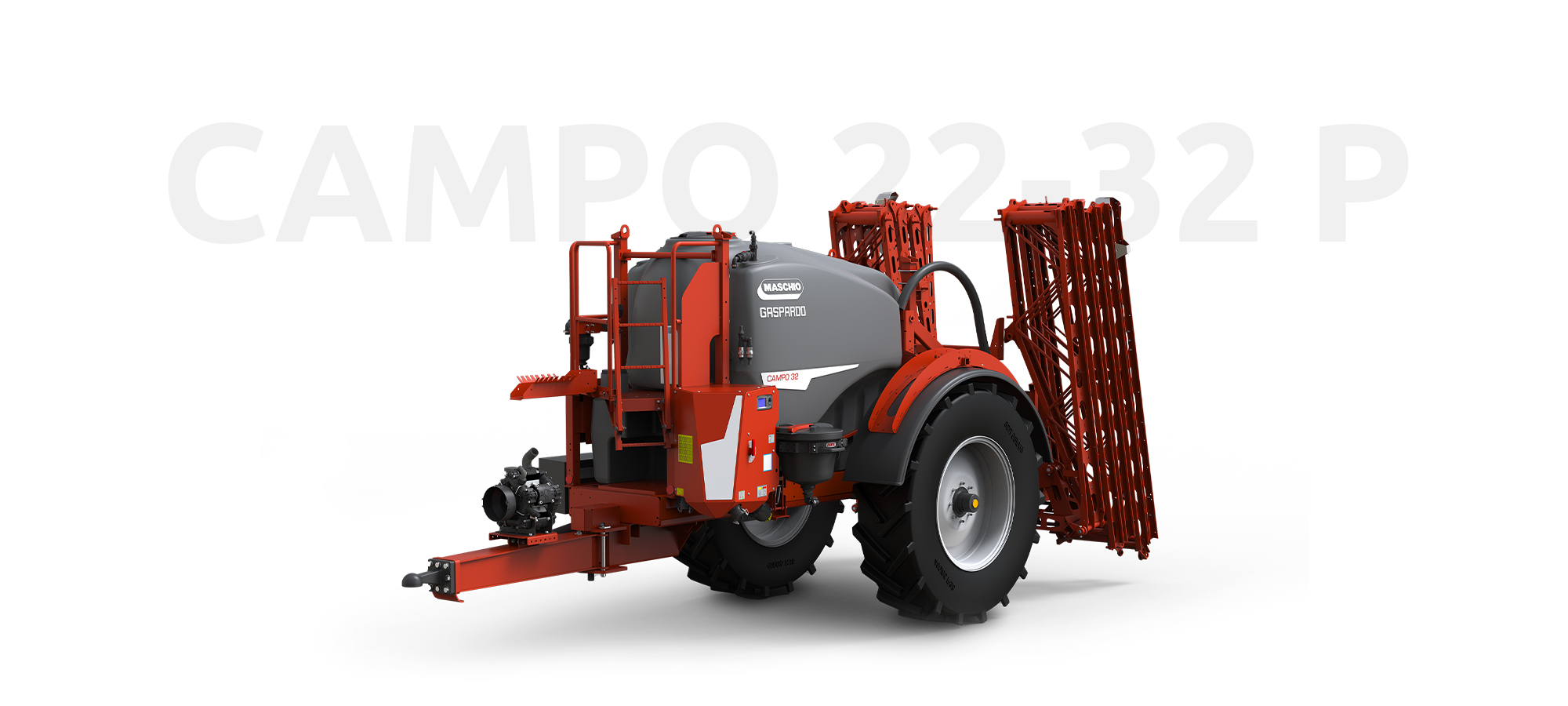

| CAMPO P 22-32 (PARALLELOGRAMMA) DATI TECNICI |
| Misura |
P22 |
P32 |
| Potenza CV min |
70 CV |
70 CV |
| Capacità effettiva serbatoio |
2.400 l |
3.200 l |
| Capacità serbatoio lavaimpianto |
300 l |
300 l |
| Larghezza barra |
18 m |
18 m |
| Carreggiata min |
1,65 m |
1,65 m |
| Carreggiata max |
2,25 m |
2,25 m |
| Peso |
≥ 2.800 kg |
≥ 2.800 kg |
| Tipo barra |
ALA 500 |
ALA 500 |
| DOTAZIONE STANDARD CAMPO P 22-32 |
| Telaio verniciato in cataforesi con scaletta e piattaforma |
| Computer di spandimento |
| Pulsantiera unica acqua e olio |
| Cisterna in polietilene a svuotamento facilitato |
| Coperchio ribaltabile con innesto a baionetta |
| Impianto lavacircuito con cisterna indipendente 2 getti rotanti lavacisterna |
| Cisterna lavamani |
| Filtro aspirazione esterno ispezionabile |
| Deviatore 3 vie per riempimento cisterna |
| Portaprodotti lato destro |
| Pannello comando lato sinistro per contenere i comandi centralizzati da terra |
| Livello a secco |
| Doppia agitazione idraulica tramite tubo forato e agitatori in pressione |
| Kit controllo portata per collaudo funzionale |
| Flowback: dispositivo di azzeramento pressione tubi mandata |
| Deviokit: sistema per lavaggio circuito anche con cisterna piena |
| Premiscelatore GreenMix T30 con parallelogramma |
| Attacco rapido camlock da 2” per riempimento da fonte esterna non in pressione |
| Pompa Comet |
| Cardano (forcella lato trattore 1" 3/8 Z6) |
| Barre ALA: Barra verniciata in cataforesi, Supporto trijet senza ugelli, Sollevamento idraulico a parallelogramma ammortizzato 1500 mm, OILDRIVE - necessaria 1 coppia di attacchi rapidi sul trattore, Geometria variabile |
|

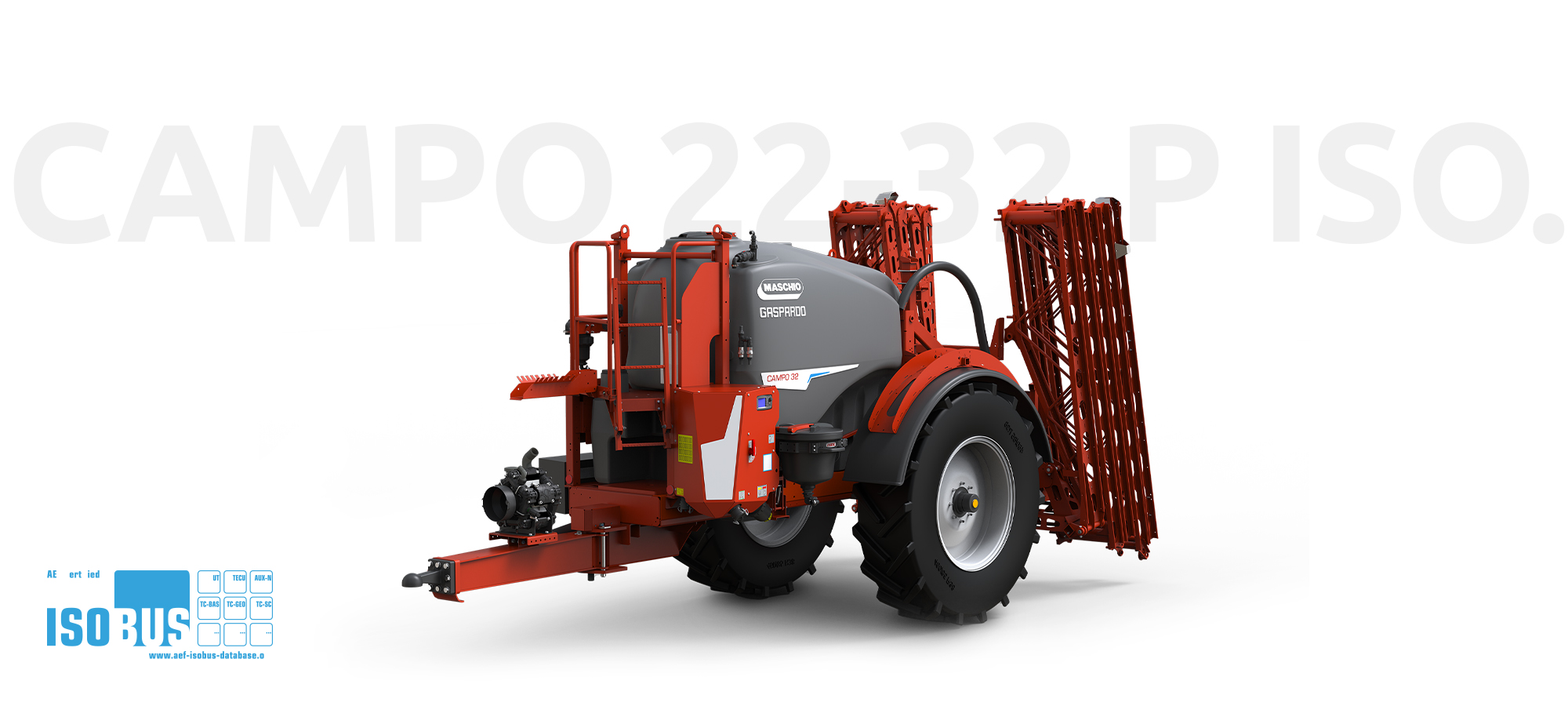

| CAMPO P 22-32 ISOTRONIC DATI TECNICI |
| Misura |
P22 |
P32 |
| Potenza CV min |
70 CV |
70 CV |
| Capacità effettiva serbatoio |
2.400 l |
3.200 l |
| Capacità serbatoio lavaimpianto |
300 l |
300 l |
| Larghezza barra |
18 m |
18 m |
| Carreggiata min |
1,65 m |
1,65 m |
| Carreggiata max |
2,25 m |
2,25 m |
| Peso |
≥ 2.800 kg |
≥ 2.800 kg |
| Tipo barra |
ALA 500 |
ALA 500 |
| DOTAZIONE STANDARD CAMPO P 22-32 ISOTRONIC |
| TELAIO |
| Telaio verniciato in cataforesi con scaletta e piattaforma |
| Assale quadro 80 mm con passo e carreggiata regolabili (min 1650 - max 2250) |
| Piede di stazionamento meccanico |
| Portaprodotti lato destro |
| GRUPPO SERBATOI |
| Cisterna in polietilene a svuotamento facilitato |
| Coperchio ribaltabile con innesto a baionetta |
| Impianto lavacircuito con cisterna indipendente 2 getti rotanti lavacisterna |
| Cisterna lavamani |
| Livello a secco |
| RIEMPIMENTO E FILTRAGGIO |
| Pannello manuale lato sinistro con comandi centralizzati |
| Deviatore 3 vie per riempimento cisterna |
| Attacco rapido camlock da 2” per riempimento da fonte esterna non in pressione |
| Filtro aspirazione esterno ispezionabile |
| Filtro mandata esterno autopulente |
| Premiscelatore GreenMix T30 con parallelogramma |
| Doppia agitazione idraulica tramite tubo forato e agitatori in pressione |
| Deviokit: sistema per lavaggio circuito anche con cisterna piena |
| Flowback: sistema anti-goggiolamento avanzato |
| POMPA |
| Pompa Comet Kit controllo portata pompa per collaudo funzionale |
| Cardano (forcella lato trattore 1" 3/8 Z6) |
| GRUPPO COMANDO |
| Centralina di controllo ISOBUS conforme alla norma ISO 11783 |
| Sensore di velocità sulla ruota |
| Sensore di pressione |
| Flussometro |
| Manometro con scala differenziale |
| SOSPENSIONE BARRA |
| Sistema di sollevamento a parallelogramma |
| Telaio a pendolo autolivellante con martinetti, ammortizzatori e molle |
| Sollevamento idraulico 1500 mm, doppio ammortizzatore idropneumatico |
| BARRA ALA 500-600 |
| Barra verniciata in cataforesi e polveri |
| Apertura e chiusura dei bracci sovrapposta in sequenza, destro e sinistro indipendenti (ALA 500) |
| Apertura e chiusura dei bracci laterali in sequenza, destro e sinistro indipendenti (ALA 600) Autolivellante e bloccaggio idraulico |
| Geometria variabile |
| Protezioni striscianti |
| Supporto trijet senza ugelli |
| OILDRIVE 7 - necessaria 1 coppia di attacchi rapidi sul trattore |
| In abbinamento a manica d’aria non occorrono attacchi rapidi al trattore (pompa idraulica indipendente). |
|
