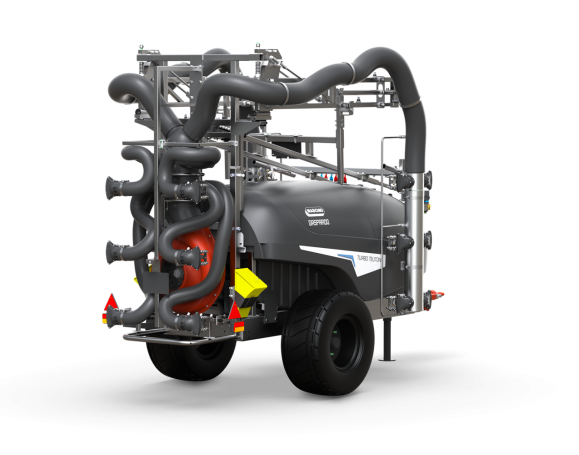

TURBO TEUTON FXF rappresenta l’ammiraglia degli atomizzatori trainati di MASCHIO GASPARDO. Basato sul modello base FUTURA, si caratterizza per la **polverizzazione meccanica – pneumatica** del prodotto fitoiatrico e da sistemi di diffusione scavallanti di tipo **FXF a basso volume**. Disponibile in quattro diverse versioni con serbatoi da **1.100 a 3.150 L**, permette elevati livelli di personalizzazione.
|
| Elevata operatività |
|
TURBO TEUTON FXF è stato realizzato per **ridurre il numero di passaggi** in campo e adattarsi a tutte le forme di allevamento grazie alla **struttura a bracci scavallanti**. Questo sistema permette di usufruire di molteplici vantaggi: trattare i filari sia internamente che esternamente garantendo così la **massima copertura** della parete fogliare o trattare fino a **3 filari per volta**, riducendo così il numero delle passate in campo riducendo significativamente i tempi di lavoro. Il sistema idraulico controlla svariate funzioni: **apertura/chiusura delle ali** e **sollevamento** delle stesse sono di serie, mentre a richiesta sono disponibili lo **sfilo telescopico** e la funzione di **Geometria Variabile**. Per rendere più semplice ed efficace il controllo di tutte queste funzioni, a richiesta, il sistema **OILDRIVE 5** permette il controllo centralizzato tramite un'unica pulsantiera comodamente azionabile dalla cabina del trattore.
|
| Massima efficacia |
|
La massima efficacia del trattamento viene raggiunta grazie al sistema di erogazione a **basso volume** e alla tipologia dei convogliatori d’aria che localizzano il flusso sulla superficie da trattare. Il basso volume erogato viene ottenuto grazie all’azione combinata tra **polverizzazione meccanica** del flusso di prodotto fitoiatrico tramite la pompa ad alta pressione e il particolare ugello usato e da quella **pneumatica** effettuata dal gruppo ventola/diffusore. I convogliatori d’aria, oltre ad indirizzare il flusso nella direzione desiderata, garantiscono un maggior controllo dell’altezza di trattamento anche grazie alla possibilità di esclusione dei singoli ugelli. Per aumentare l’efficienza di copertura del trattamento e ridurre ulteriormente il rischio d’inquinamento diffuso, è disponibile a richiesta il kit **ELETTROSTATICO**, che grazie a degli elettrodi posti all’uscita del diffusore d’aria, carica positivamente le goccioline del flusso di prodotto fitoiatrico in modo che vengano attratte dalla vegetazione provvista naturalmente di cariche negative.
|
| Novità ISOTRONIC |
|
TURBO TEUTON FXF è disponibile anche in versione **ISOTRONIC** con protocollo di comunicazione **ISOBUS**. Grazie alla combinazione con il Virtual Terminal del trattore o con i differenti Virtual Terminal disponibili su richiesta, la gestione dell’irroratrice è più semplice ed intelligente sia in funzione di una **agricoltura di precisione** che per un maggior controllo dei parametri funzionali utilizzati in campo.
|
| GETTI – UGELLI |
|
I getti doppi (o singoli), in ottone, hanno tre posizioni di apertura, una chiusura rapida a rotazione e sono dotati di **valvola antigoccia**. Gli ugelli **ISO in codice colore** sono disponibili in diverse misure per trattamenti a basso, medio o alto volume. Realizzati in **ceramica**, offrono ottima resistenza all’abrasione e permettono un’erogazione a cono vuoto con angolo a 60° o 80° a seconda dei modelli.
|
| OILDRIVE |
Il sistema elettroidraulico **OILDRIVE** di MASCHIO GASPARDO, usando un unico distributore idraulico del trattore che per mezzo dell’apposita pulsantiera OILDRIVE o dell’UNIVERSAL TERMINAL comanda gruppi di elettrovalvole permettendo le seguenti funzioni idrauliche:
| Apertura/chiusura ali laterali; |
| Sfili telescopici ali laterali a comando indipendente; |
| Geometria variabile ali laterali a comando indipendente. |
|
| FUNZIONI ISOBUS |
|
Gli atomizzatori **ISOTRONIC** di GASPARDO permettono di sfruttare la funzione **ISOBUS AUX-N**, che permette il controllo delle funzioni idriche e idrauliche tramite joystick.
|
| CARREGGIATA REGOLABILE |
|
Tutti gli atomizzatori carrellati hanno la possibilità di regolare la larghezza della carreggiata con uno **sfilo telescopico a fissaggio meccanico**.
|
| TIMONI OMOLOGABILI PER CIRCOLAZIONE STRADALE |
Sono disponibili tre tipologie di timoni:
| Sterzante con attacco al sollevatore; |
| Sterzante tipo NOVAK con attacco ad occhione e bloccabile meccanicamente; |
| Sterzante tipo NOVAK con attacco ad occhione e bloccabile idraulicamente. |
|
| PROTEZIONI INFERIORI |
|
Le protezioni sottoscocca aiutano a proteggere le parti più vulnerabili quali serbatoio e gruppo ventola.
|
| TURBO TEUTON FXF DATI TECNICI |
| Misura |
1100S |
1600S |
2000S |
3000L |
| Capacità effettiva serbatoio |
1.100 l |
1.650 l |
2.140 l |
3.150 l |
| Capacità serbatoio lavaimpianto |
102 l |
135 l |
135 l |
234 l |
| Gruppo ventola |
FXF S |
FXF S |
FXF S |
FXF L |
| Diametro ventola |
490 mm 16 pale |
490 mm 16 pale |
490 mm 16 pale |
490 mm 16 pale |
| Peso |
≥ 1.000 kg |
≥ 1.000 kg |
≥ 1.000 kg |
≥ 1.300 kg |
| DOTAZIONE STANDARD |
| Telaio zincato a caldo |
| Timone fisso regolabile in lunghezza con occhione (verniciato) |
| Protezione sottotelaio e protezione paraurti |
| Piedino di sostegno regolabile |
| Carreggiata ruota a larghezza regolabile |
| Timone e ruote omologabili |
| Regolatore di pressione elettrico 4 vie |
| Pompa Comet |
| Pompa in ottone |
| Cisterna in polietilene a svuotamento totale |
| Coperchio ribaltabile con innesto a baionetta |
| Cisterna lavamani |
| Cisterna lavacircuito con collegamenti e getto lavabotte |
| Solubilizzatore a filtro coperchio con lavabarattoli 1600-2000 |
| Solubilizzatore a filtro coperchio con lavabarattoli e cestello INOX con collegamenti 3000 Filtro aspirazione esterno ispezionabile con attacco per riempimento 1100 |
| Deviatore per attacco riempimento cisterna 1600-2000-3000 |
| Agitatore idraulico Deviokit: sistema per lavaggio circuito anche con cisterna piena |
| Gruppo ventola aspirazione posteriore |
| Convogliatore e girante centrifuga verniciati |
| Trasmissione a moltiplicatore con disinnesto (2 velocità) |
| Riempimento olio moltiplicatore facilitato |
| Frizione in materiale sinterizzato |
| Getti doppi antigoccia in ottone a chiusura rapida con ugelli FXF |
| Sollevamento barra (500 mm), apertura/chiusura braccio destro, apertura/chiusura braccio sinistro effettuati con tre coppie di attacchi rapidi al trattore |
| Erogatori a distanza verticale di 500 mm |
| Ugelli HCI 80-01 arancio in ceramica |
| Ugelli HCI 80-02 giallo in ceramica |
|
| TURBO TEUTON FXF ISOTRONIC DATI TECNICI |
| Misura |
1100S |
1600S |
2000S |
3000L |
| Capacità effettiva serbatoio |
1.100 l |
1.650 l |
2.140 l |
3.150 l |
| Capacità serbatoio lavaimpianto |
102 l |
135 l |
135 l |
234 l |
| Gruppo ventola |
FXF S |
FXF S |
FXF S |
FXF L |
| Diametro ventola |
490 mm 16 pale |
490 mm 16 pale |
490 mm 16 pale |
490 mm 16 pale |
| Peso |
≥ 1.000 kg |
≥ 1.000 kg |
≥ 1.200 kg |
≥ 1.700 kg |
| DOTAZIONE STANDARD |
| Telaio zincato a caldo |
| Timone fisso regolabile in lunghezza con occhione (verniciato) |
| Protezione sottotelaio e protezione paraurti |
| Piedino di sostegno regolabile |
| Carreggiata ruota a larghezza regolabile |
| Timone e ruote omologabili |
| Computer di spandimento ISOBUS |
| Pompa Comet |
| Pompa in ottone |
| Cisterna in polietilene a svuotamento totale |
| Coperchio ribaltabile con innesto a baionetta |
| Cisterna lavamani |
| Cisterna lavacircuito con collegamenti e getto lavabotte |
| Solubilizzatore a filtro coperchio con lavabarattoli 1600-2000 |
| Solubilizzatore a filtro coperchio con lavabarattoli e cestello INOX con collegamenti 3000 Filtro aspirazione esterno ispezionabile con attacco per riempimento 1100 |
| Deviatore per attacco riempimento cisterna 1600-2000-3000 |
| Agitatore idraulico Deviokit: sistema per lavaggio circuito anche con cisterna piena |
| Gruppo ventola aspirazione posteriore |
| Convogliatore e girante centrifuga verniciati |
| Trasmissione a moltiplicatore con disinnesto (2 velocità) |
| Riempimento olio moltiplicatore facilitato |
| Frizione in materiale sinterizzato |
| Getti doppi antigoccia in ottone a chiusura rapida con ugelli FXF |
| Sollevamento barra (500 mm), apertura/chiusura braccio destro, apertura/chiusura braccio sinistro effettuati con tre coppie di attacchi rapidi al trattore |
| Erogatori a distanza verticale di 500 mm |
| Ugelli HCI 80-01 arancio in ceramica |
| Ugelli HCI 80-02 giallo in ceramica |
|
