MASCHIO
Informazioni Aggiuntive:
| Specifiche Tecniche Aggiuntive | |
| Potenza richiesta | 90 - 180 CV |
| Numero corpi | 3-5 |
| Sezione telaio | 120x120 mm |
| Larghezza di lavoro corpi | 30 – 55 Cm |

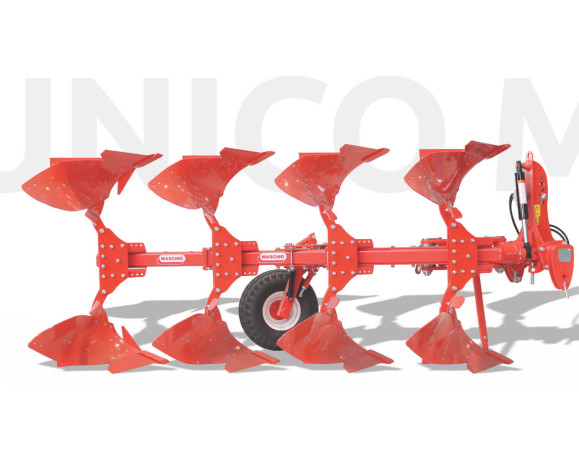

MASCHIO UNICO M
Condizione
Nuovo| Progettato per l’aratura entrosolco, UNICO M permette l’azione combinata di arieggiamento del terreno, interramento e rimescolamento del residuo grazie ai molteplici sistemi di correzione dell’assetto e di sicurezza. L’assenza di saldatura per congiunzioni tra telaio e corpi lavoranti a favore dell’imbullonamento garantiscono resistenza, affidabilità e stabilità anche sotto pesanti sforzi. Disponibile in configurazione fino a 5 corpi, si adatta a trattori di potenza fino a 200 CV. |
| Modularità costruttiva |
| La modularità costruttiva permette di avere un telaio di base che ospita tre o quattro corpi ai quali si può aggiungere un corpo accessorio tramite piastra di congiunzione a bulloni (standard nelle versioni estensibili) che rendono l’accoppiamento possibile in pochi istanti. Anche la testata permette differenti tipologie di configurazioni. Il terzo punto ed il perno di rotazione fanno parte di un corpo centrale solidale all’aratro, mentre gli attacchi del due punti inferiori sono imbullonati su corpi flangiati amovibili permettendo diversi vantaggi: passare rapidamente dalla configurazione con testata fissa ad oscillante o ad attacchi di diversa categoria in pochi secondi ed infine variare l’altezza di connessione al sollevatore per potersi adattare a trattori con ruote di diverse dimensioni. |

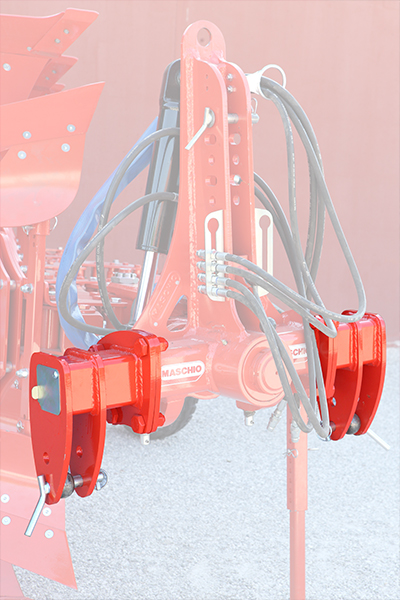

| TESTATA INTERCAMBIABILE |
| Il terzo punto ed il perno di rotazione fanno parte di un corpo centrale solidale all’aratro, mentre gli attacchi per il sollevatore sono imbullonati su corpi flangiati amovibili. Questa esclusiva funzionalità consente di cambiare rapidamente configurazione passando da testata fissa ad oscillante; inoltre permette di passare in pochi secondi ad attacchi di diversa categoria. |
| Telaio "SMOOTH SET" |
| UNICO M è dotato del sistema "SMOOTH SET" a parallelogramma, progettato per ottimizzare i tempi di settaggio delle regolazioni di tallonamento e della larghezza di lavoro del primo corpo e migliorare la precisione del lavoro in campo. Tale sistema permette da un lato di limitare le sollecitazioni al telaio e alla testata e dall’altro di lasciare invariate le regolazioni del tallonamento e della posizione del primo corpo anche al variare della larghezza di lavoro. |

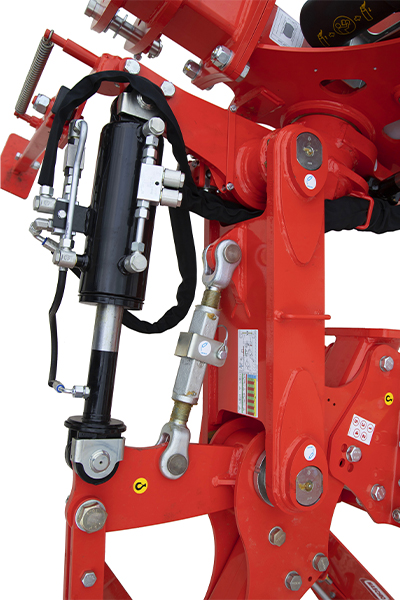

| TELAIO A PARALLELOGRAMMA SMOOTH SET |
| Il telaio a parallelogramma SMOOTH SET presenta un innovativo sistema di regolazione che permette la correzione del tallonamento per un miglior utilizzo del trattore e la rapida regolazione della larghezza di lavoro. Inoltre è possibile cambiare la larghezza di lavoro lasciando inalterate le regolazioni di tallonamento e della posizione del primo corpo. |
| Facili regolazioni |
| La larghezza di lavoro è regolabile meccanicamente tramite il sistema PASSO di tipo STEP BY STEP che grazie alle 5 posizioni regolabili tramite bullone permette di trovare il settaggio più adatto in poche mosse. In alternativa è disponibile il sistema di regolazione continua versione VARIO. La larghezza di lavoro viene modificata per mezzo di un martinetto idraulico agendo sugli appositi comandi della centralina idraulica. Su tutte le versioni da 4+0 (4 corpi estensibile), viene inserita la memoria automatica di allineamento del telaio che permette di centrare il peso dell’aratro all’asse di rotazione al momento del rovesciamento, diminuendo lo stress sui bracci del sollevatore del trattore, oltre a evitare di sbattere durante la fase di rotazione, soprattutto in caso di versioni a 5 corpi. |
| REGOLAZIONE MECCANICA PASSO |
| Il sistema di regolazione meccanico della larghezza di lavoro risulta semplice e robusto; grazie alle 5 regolazioni permette di trovare il settaggio più adatto in poche mosse. |

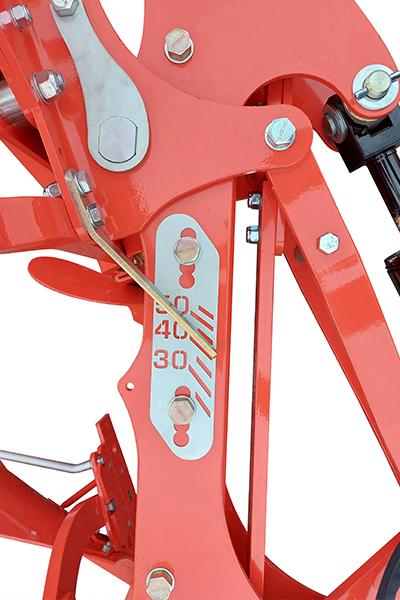

| REGOLAZIONE DELLA LARGHEZZA DI LAVORO CONTINUA IDRAULICA (VARIO) |
| La larghezza di lavoro viene modificata per mezzo di un martinetto oleodinamico che regola uniformemente la larghezza di lavoro di ogni corpo. La regolazione variabile, da 30 a 55 cm per ciascun corpo in base alla tipologia di versoio utilizzato consente di poter raggiungere le migliori performance di produttività. Su tutte le versioni da 4 + 0 (4 corpi estensibile), viene inserita la memoria automatica di allineamento del telaio che permette di centrare il peso dell’aratro all’asse di rotazione al momento del rovesciamento, diminuendo lo stress sui bracci del sollevatore del trattore, oltre a evitare di sbattere durante la fase di rotazione, soprattutto in caso di versioni a 5 corpi. |
| Inarrestabile NSH (Sistemi di Sicurezza) |
| Oltre al classico sistema tramite bullone di trancio, è disponibile la versione NSH con sicurezza Non Stop Idraulica. Grazie a dei martinetti idraulici collegati posteriormente ad ogni corpo lavorante con precarico regolabile idraulicamente dalla cabina, permettono il sollevamento dei corpi stessi in caso di urto, facendoli tornare in posizione non appena superato l’ostacolo. Il primo ed il quarto corpo, data la loro posizione di lavoro dietro le ruote del trattore, sono dotati di martinetti con alesaggio maggiorato per sopportare un carico più elevato, data la maggiore compattazione del terreno. |
| SISTEMA DI SICUREZZA MECCANICO A BULLONE DI TRANCIO |
| La soluzione classica a bullone è semplice e affidabile, consigliata per quei terreni dove la presenza di sassi ed ostacoli è occasionale. Dopo il superamento del limite di rottura, il bullone si trancia sollevando il corpo ed impendendo il danneggiamento della macchina. La sostituzione del bullone è molto semplice e veloce, anche in campo. |

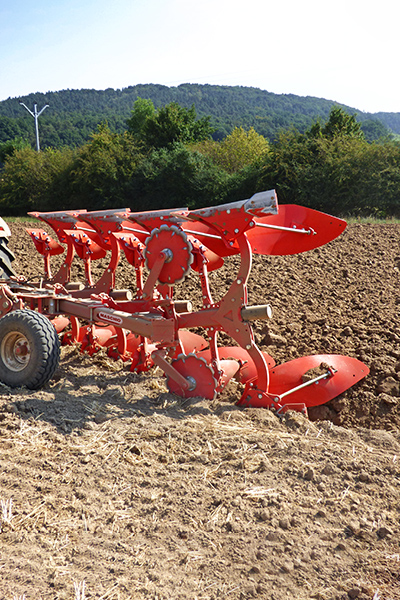

| SISTEMA DI SICUREZZA ATTIVA NSH |
| Con il sistema NSH (NON STOP Hydraulic Safefy System), i martinetti idraulici collegati posteriormente ad ogni corpo lavorante con precarico regolabile idraulicamente dalla cabina, permettono il sollevamento dei corpi lavoranti in caso di urto, tornando in posizione non appena superato l’ostacolo. Questo è reso possibile grazie ad accumulatori di azoto a pistoni. |
| Perché scegliere UNICO M |
| L’ampia scelta di configurazioni disponibili, rendono l’aratro UNICO M estremamente versatile per l’abbinamento con trattori di media potenza. La versione NSH con sistema No Stop idraulico, permette un’aratura sicura ed efficace. |
| UNICO M - DATI TECNICI (Versione Standard a Bullone di Trancio) | |||||
| Misura | 3+0 | 4+0 | 4+1 | 4NE | |
| Potenza CV min | 90 CV | 120 CV | 160 CV | 120 CV | |
| Potenza CV max | 110 CV | 160 CV | 200 CV | 140 CV | |
| N. corpi | 3 | 4 | 5 | 4 | |
| Luce libera STD | 80 cm | 80 cm | 80 cm | 80 cm | |
| Sezione telaio | 120x120 mm | 120x120 mm | 120x120 mm | 120x120 mm | |
| Diametro testata | 100 mm | 120 mm | 120 mm | 100 mm | |
| Peso | ≥ 1.080 kg | ≥ 1.456 kg | - | ≥ 1.300 kg | |
| DOTAZIONE STANDARD (Versione a Bullone di Trancio) | |
|
Aratro portato con regolazione a parallelogramma Categoria di attacco II fino a 4 vomeri e testata Ø100 mm Categoria di attacco III da 4+0 e testata Ø120 mm Sistema di sicurezza a bullone di trancio Memoria automatica di allineamento del telaio con regolazione meccanica del 1° corpo (per versioni da 4+0) Coltro a coltello sull’ultimo corpo Scalpello imbullonato su ogni vomere Piedino di stazionamento Flangia per braccio packer Piastra di aggancio per corpo supplementare Versoio MP4WN |
| UNICO M NSH - DATI TECNICI (Versione NON STOP IDRAULICO) | |||||
| Misura | 3+0 | 4+0 | 4+1 | 4NE | |
| Potenza CV min | 90 CV | 120 CV | 140 CV | 120 CV | |
| Potenza CV max | 110 CV | 160 CV | 200 CV | 140 CV | |
| N. corpi | 3 | 4 | 5 | 4 | |
| Luce libera STD | 80 cm | 80 cm | 80 cm | 80 cm | |
| Sezione telaio | 120x120 mm | 120x120 mm | 120x120 mm | 120x120 mm | |
| Diametro testata | 100 mm | 120 mm | 120 mm | 100 mm | |
| Peso | ≥ 1.230 kg | ≥ 1.692 kg | - | ≥ 1.540 kg | |
| DOTAZIONE STANDARD (Versione NSH - NON STOP IDRAULICO) | |
|
Aratro portato con regolazione a parallelogramma Categoria di attacco II fino a 4 vomeri e testata Ø100 mm Categoria di attacco III da 4 estensibile e testata Ø120 mm (cat IIIN disponibile su richiesta senza sovrapprezzo) Sistema di sicurezza NON STOP IDRAULICO Circuito idropneumatico autoreset centralizzato con accumulatore d’azoto a pistoni Alesaggio cilindro NON STOP maggiorato sul 1° e 4° corpo Memoria automatica di allineamento del telaio con regolazione meccanica del 1° corpo (per versioni da 4+0) Coltro a coltello sull’ultimo corpo Scalpello imbullonato su ogni vomere Piedino di stazionamento Flangia per braccio packer Piastra di aggancio per corpo supplementare Versoio MP4WN |
